ビデオカメラ用正像ピンホールレンズ [VP-37KZ]

ビデオカメラ用正像ピンホールレンズ [VP-37KZ]

セール特価: 55,000円(税別)

(税込価格: 60,500円)

オープン価格

在庫なし
数量:

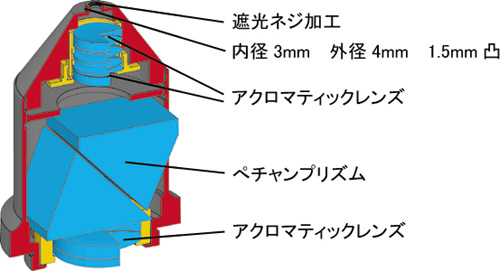

正像ピンホールレンズ 構造


正像ピンホールレンズ

特徴

日本製のビデオカメラ直結型・正像ピンホールレンズです。
従来品と比較し鏡筒が一体型から光軸合わせのしやすい2分割構造になり、
採用レンズのコーティングを増やし
全体構造の見直しをすることにより、先
端部の径を0.5mm小さくしながら、画角を2.4度広くしています。

ーティングとは、レンズ面での光の反射を抑え、透過率を高めるためのものです。
マルチコート(多層膜)は有効な波長をより広げるように複数の膜をレンズに施したものです。

対物先端部のピンホール部には乱反射を減らすために
遮光ネジ(ピンホールを覗いたときに見えるギザギザ)を切ってあります。

プリズムは一般的にはダハプリズムと呼ばれるもので、業界内ではペチャンプリズムと呼びます。
これがあることで、逆像が正像になります。

ビデオカメラのレンズ部には、各種フィルターを取り付けられるようにメスネジが切ってあります。
(このネジが無いごく一部のビデオカメラでは、VP-37KZは使用できません。)

このメスネジにはサイズが何種類もあります。

φ37mmが最も多数派のため、VP-37KZはφ37mmのオスネジを採用しています。

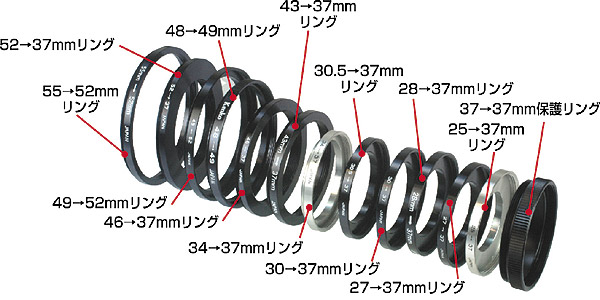

37mm以外のビデオカメラでは、変換リングを使用することでVP-37KZを使用できます。


正像ピンホールレンズ


変換リングは1個1890円になります。

変換リング

タイプ
説明
重量
25-37mmステップアップリングソニー用
3g
27-37mmステップアップリングJVC日本ビクター・キャノン用
3g
28-37mmステップアップリングキャノン用
3g
30-37mmステップアップリングソニー用
3g
30.5-37mmステップアップリングパナソニック・キャノン用
3g
34-37mmステップアップリングキャノン用
3g
46-37mmステップダウンリングキャノン・シャープ用
6g
48-49mmステップダウンリング49-52mmおよび52-37mmリングと組み合わせて使用
3g
49-52mmステップダウンリングパナソニック用・52-37mmリングと組み合わせて使用
3g
43-37mmステップダウンリングソニー・キャノン 他
-
52-37mmステップダウンリングJVC・ソニー用
7g
55-52mmステップダウンリングパナソニック用・52-37mmリングと組み合わせて使用
4g
58-52mmステップダウンリングソニー用・52-37mmリングと組み合わせて使用
8g
37-37mm保護リングフィルターネジの摩滅防止に使用....
前面メスφ37mm・後面オスφ37mm
8g

仕様

仕様
適合するビデオカメラ
レンズ前にフィルターネジがあり10倍程度の光学ズーム機能を持っているビデオカメラ
外寸
58.5×φ40mm
重量
80g
対物部
外径φ4mm(内径3mm) 1.5mm凸

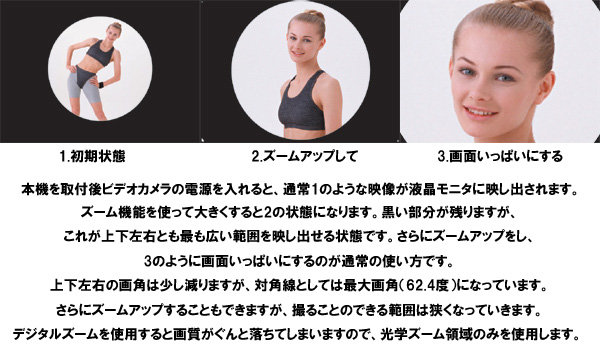

対角画角
62.4度(1.9m離れた位置で2.3mの範囲を撮影可能)
装着ネジ部
37mmフィルターネジに適合
